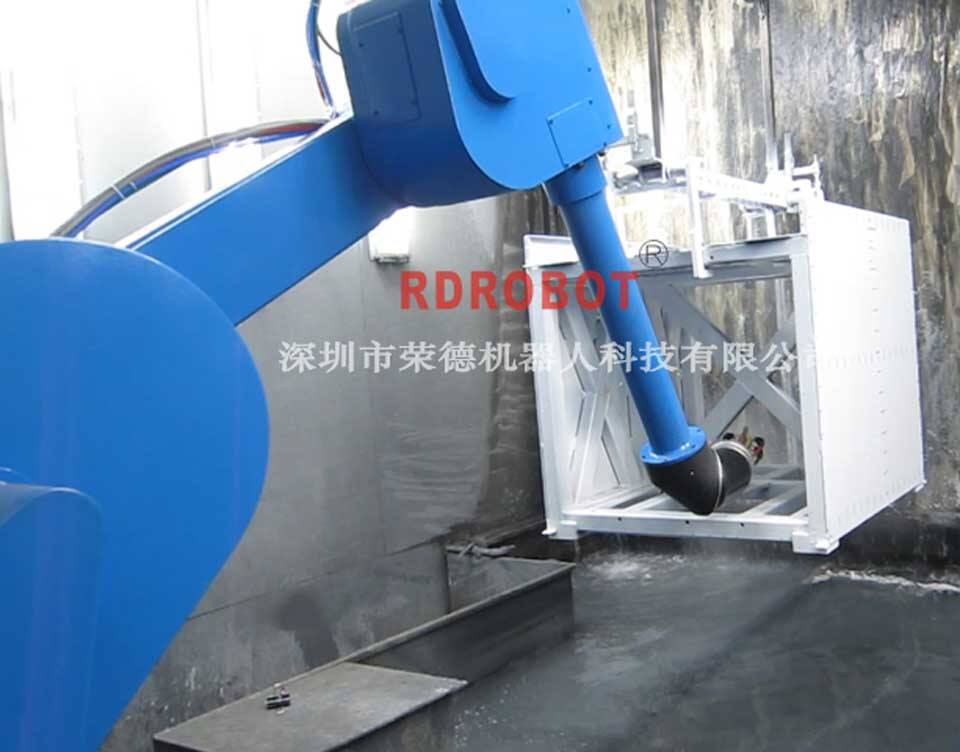

環保型水簾式自動噴漆室包括水池、室體、照明系統（LED 防爆）、水簾裝置、排風裝置、送風動壓室、進風過濾裝置、循環水系統、凈化供風天井等組成。自動噴漆室主體室體尺寸依據設計圖紙為準，室體材質采用SUS304-1.5mm 不銹鋼板制作,底部水槽SUS304-2.0mm不銹鋼板制作, 后部設過濾撈渣槽，配手動給、排水閥 ，正面及側面水濂板不銹鋼板 SUS304-1.5mm，室體兩側開有進出門洞供工件進出，并設置高效風切裝置，確保風壓平衡。同時噴房需要做微負壓,水槽材質采用 t2.0SUS-304#材質。槽體分主槽和輔槽，槽液經二級過濾后流入輔槽，擋板的設計充分考慮到拆卸維修的方便；三面水簾，水簾板為單級水簾，角度、水平度可調，溢水槽、水簾板材質為不銹鋼板，厚度 1.5mm， 槽體水面上部為渦卷水洗結構；循環泵采用立式優質離心泵,水泵的布局充分考慮檢修空間。

水簾進水主管位于頂板外部，用多個直管將水引入蓄水槽，每個直管上并設有調節閥，循環水池處設有擋渣和過濾裝置，水氣分離采用不銹鋼制作，水簾式噴漆室后面設有檢修門，擋水板為可拆式。水幕板后部設有不銹鋼擋水板，噴房?jī)?nèi)部過濾裝置采用不銹鋼網制作，二級過濾，設置溢流裝置。 抽風系統采取底部抽風、頂部送風的氣流組織形式，抽風系統風機采用水洗臺專用離心風機，抽風風機高架于背部的平臺上，風機底座設有減振墊，風機吸風、出風口處均設有軟接頭，風機殼體上設有保養口，在吸風罩的一側設有保養。

給自動噴漆室送風，送風從噴房頂部進入，噴漆室除頂部高效過濾器，確保送風的均勻和 潔凈。操作間為封閉式，照明亮度為 800Lux 以上，照明燈置于噴房側面，采用隔爆方式。頂部送風和底部抽風應均勻，并形成微負壓。操作區地面鋪不銹鋼 SUS304-1.0 ，5mm 鋼化玻璃檢視窗 ，外罩式日光燈照明。供風天井裝置室體材質采用SUS304-1.5，螺栓連接，玻璃膠密封 ，天井過濾器為萬級高效過濾器，框架采用不銹鋼扁通制作, 密封材料采用發泡膠,設計過濾器壓緊裝置。 過濾濾器正反面安裝防護網，可以調整噴涂室形成正負壓 。循環水泵配管道泵 1 臺，UV 噴柜采用不銹鋼泵，不銹鋼管路及排水閥門，采用4寸碟閥，彎頭采用不銹鋼 ，排氣裝置排氣風機，各風機底座設置避震橡膠，出入口設置防水帆布 ，風管鍍鋅板－T0.8mm，法蘭式連接，多頁式手動調節風閥，附刻度指示。自動噴漆室區域要求設有溶劑濃度自動報警裝置。
